Рассчитать ИБП

ИБП должен обеспечить работу нагрузки:
в течение времени, которого хватит для корректного завершения её работы (обычно хватает от 5 до 10 минут). Применяются модели со встроенными аккумуляторами;
на период блэкаута, который может длиться от нескольких минут до нескольких часов (оптимальное время до 6 ч). Требуются модели с внешними аккумуляторами большой емкости, которые позволяют автономно питать нагрузку длительное время.

Прерывание электроснабжения является наименее распространённым нарушением электропитания. Наибольший процент нарушений приходится на такие проблемы, как повышенное или пониженное напряжение.

Поэтому в местах с редкими прерываниями питания совсем не исключены проблемы с качеством напряжения. В этих случаях вместо ИБП достаточно будет установить инверторный стабилизатор напряжения.

Также необходимо отметить, что ИБП топологии онлайн также имеют дополнительный функционал стабилизации входного напряжения. Но в ситуациях с некачественным входным напряжением, крайне редкими его прерываниями и отсутствием критичной нагрузки их применение будет избыточным. Можно обойтись стабилизатором напряжения.

Болт заземления необходим для соединения ИБП с внешним контуром заземления (поступающим не от трансформатора), если во внутренней сети и, соответственно, если его нет в электросети.

Во всех моделях ИБП установлен болт заземления. Важно отметить, что при подключении заземляющего провода его сечение должно быть одинаковым с сечением питающего провода (при условии, что оно не превышает 16 мм²).

Причин этому несколько:
расчет расхода электроэнергии и её оплата выполняется в Вт;
на этикетках оборудования в основном указывается потребляемая мощность только в Вт;
электроприборы в настоящее время обладают коррекцией коэффициента мощности (то есть Вт практически равны ВА, разница составляет не более 10-15%).

При выборе ИБП для котла необходимо особо обратить внимание на следующие его параметры: топология (off-line, оn-line или line-interactivе), фазность, выходная мощность, время работы от батарей и их размещение, способ установки. Автоматические системы управления отопительных систем особо чувствительны к изменениям параметров входного напряжения. Только ИБП on-line типа, гарантирующие постоянное идеальное синусоидальное напряжение на выходе, способны обеспечить оптимальную работу электрической отопительной системы, в том числе длительное время автономной работы от АКБ.

Да. Все источники бесперебойного питания без аккумуляторных батарей будут подавать на нагрузку качественное напряжение с идеальным синусом. Однако это возможно, если сетевое напряжение и его частота будут соответствовать требованиям устройства:

В основном в ИБП используются необслуживаемые герметизированные свинцово-кислотные аккумуляторные батареи с клапанным регулированием VRLA на основе технологии AGM . Они выпускаются в стандартизированных корпусах и предназначены для применения в основном в ИБП. В отдельных случаях могут использоваться аккумуляторы на основе лития, но они пока имеют высокую стоимость и требуют изменения конструкции зарядного устройства ИБП.

Суммарная ёмкость аккумуляторных батарей определяется требованиями ко времени автономной работы. Количество последовательно соединенных аккумуляторов выбирается согласно требованиям производителя ИБП к номинальному напряжению на шине постоянного тока. Рекомендуется соединять не более 4-6 параллельных цепочек (групп) аккумуляторов. При большем количестве из-за разброса значений внутреннего сопротивления аккумуляторов возрастает неравномерность зарядного тока в группах, что ведет к повышенному износу и сокращению заявленного производителем срока службы.

Средний заявленный производителем срок службы аккумуляторных батарей составляет от 5 до 10 лет. Определение срока службы батареи – сложная задача, но можно выделить три основных фактора, влияющих на него:

Окружающая температура. Номинальная емкость батарей нормируется при температуре 25°C, любые отклонения температуры от этого значения могут повлиять на производительность и снизить срок службы. На каждые 8.3°C превышения среднегодовой температуры выше 25°C срок службы батарей уменьшается на 50%.
Химические свойства. Батареи ИБП являются электрохимическими устройствами, характеристики хранения энергии которых медленно снижаются с течением времени. Даже если соблюдаются все рекомендации по хранению, обслуживанию и эксплуатации, батареи все равно потребуют замены через определенное время.
Цикличность. После того как ИБП работает от батарей во время отключения сети, батареи перезаряжаются для следующего использования, которое называется циклом разряда. При установке батарея имеет емкость в 100% от номинала, но каждый разряд и перезаряд немного снижает емкость. Когда химический ресурс батареи истощается, ячейки выходят из строя, и батарея нуждается в замене.

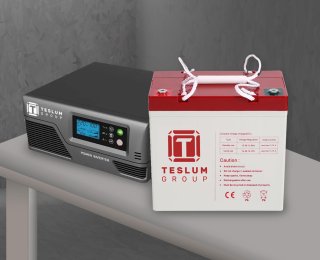

Для автономного питания газовых котлов отлично подойдут однофазные модели с выходной мощностью от 300 ВА до 3 кВА.

Обратите внимание!

Чтобы правильно подобрать модель ИБП для газового котла, необходимо сначала узнать максимальную потребляемую мощность котла и вспомогательного оборудования (например, циркуляционного насоса), которое также планируется подключить к ИБП. В случае с насосами под максимальной подразумевается пусковая мощность. Далее к суммарной потребляемой мощности подключаемой нагрузки требуется добавить запас в 20-30%.
